【導讀】三極管，也稱雙極型晶體管(BJT)、晶體三極管，是一種可以控制電流流動的電流驅動型半導體器件。在基極以微弱電流來控制集電極和發射極間的大電流（以NPN型為例）。三極管可以放大一個微弱信號，如用作振蕩器或者開關。

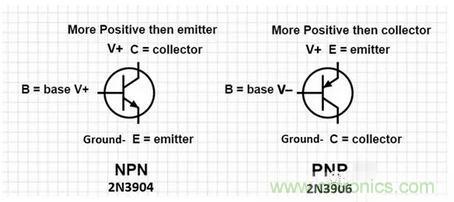

一起來看以上這幅圖中原理圖符號，會注意到如果想要導通一個NPN類的三極管，你需要在基極施加一個正電流。
想要導通一個PNP晶體管，你需要在基極施加一個負電流或使基極接地。
通常，NPN晶體管在集電極帶有負載，負載由流向基極的正電流控制，然后將發射極拉到地，從而使電流從集電極流到發射器，這被稱為集電極負載使能。
對于PNP型三極管，發射極位于電源電壓的正極側，負載位于集電極側，通過向基極引入負電流使其接地（被標注成V-,負電壓或接地）。
